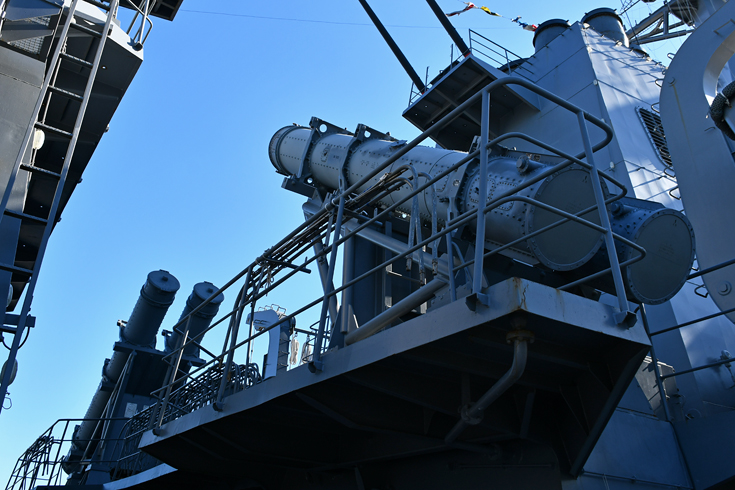

| 第16ページです。 右舷中央から見た90式艦対艦誘導弾です。 |
真下から見た様子です。 |
 |
  |

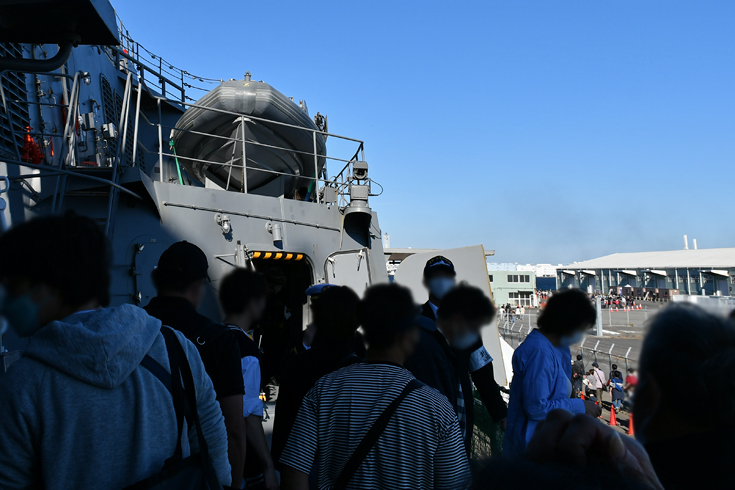

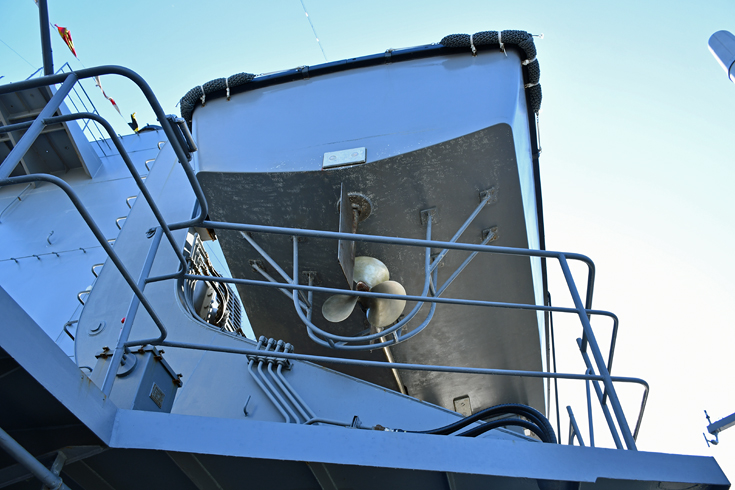

| 11メートル作業艇です。 |

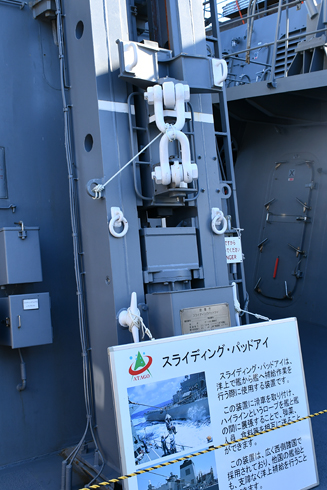

スライディング・パッドアイです。 洋上で艦艇から艦艇にロープを張り、物資などを送る装置です。 |
 |
 |

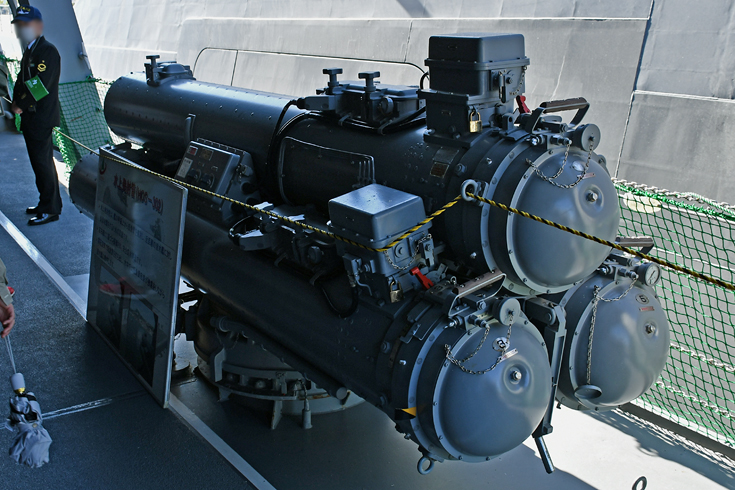

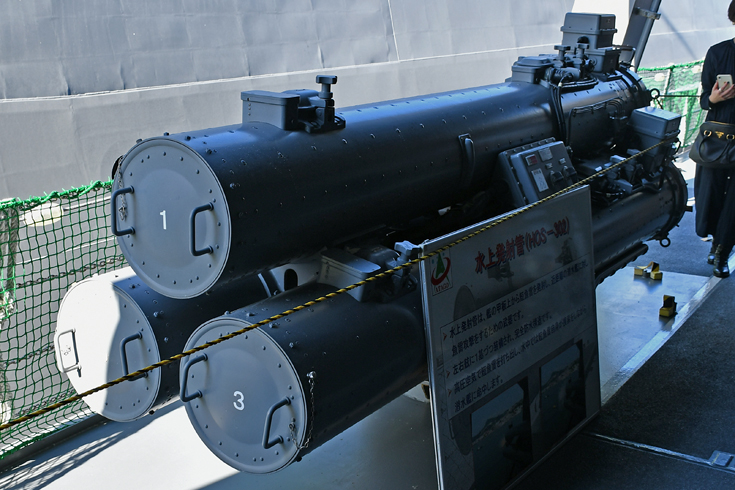

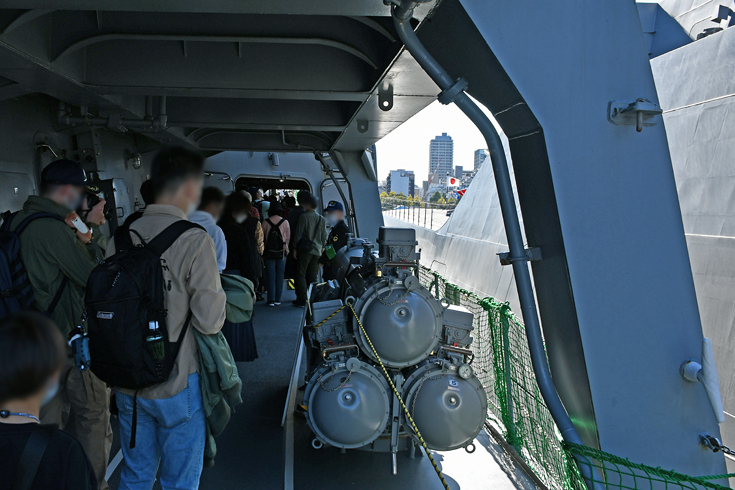

| 68式3連装短魚雷発射管です。 |
後方から見た様子です。 |
 |
 |

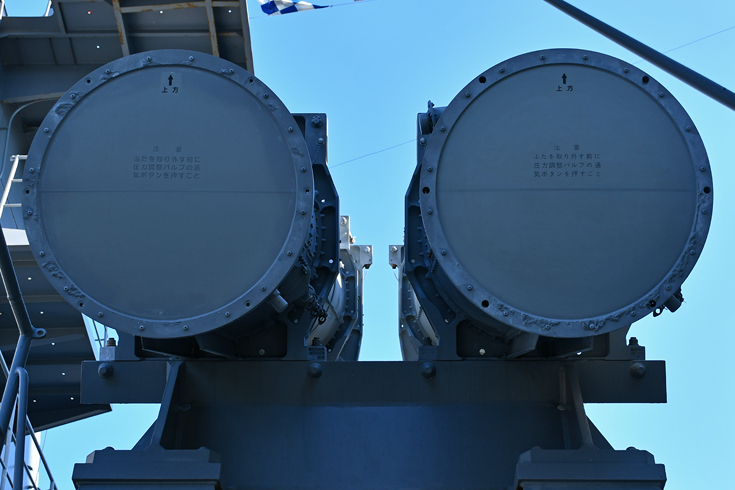

| 前方から見た様子です。 |

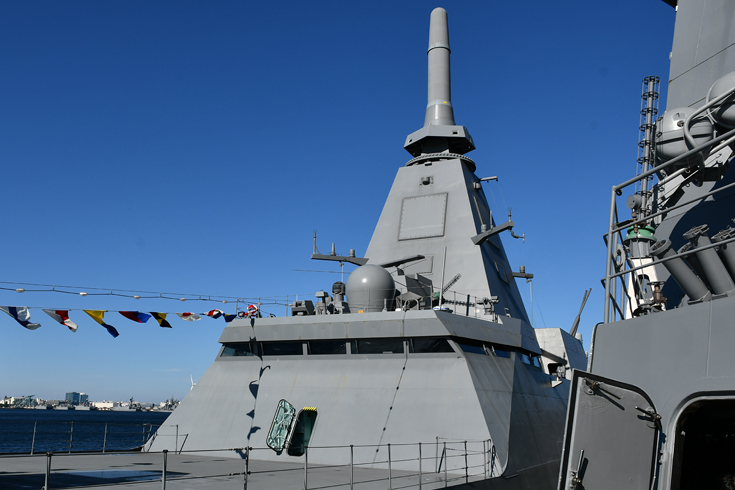

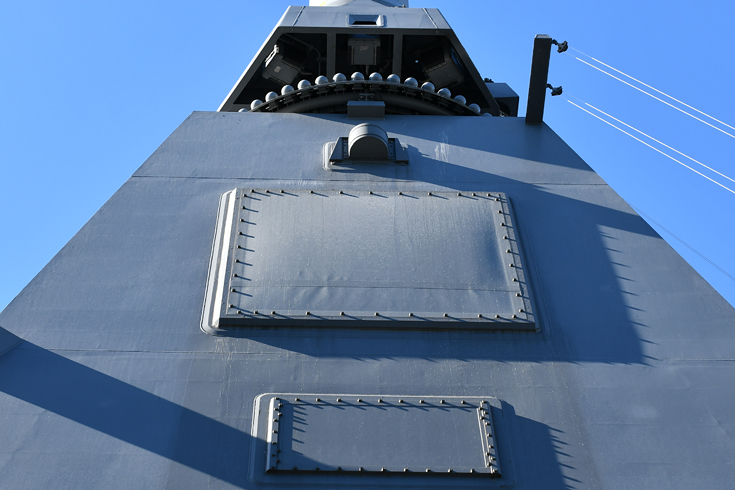

左下方から見た護衛艦「もがみ」の艦橋です。 |
 |
 |

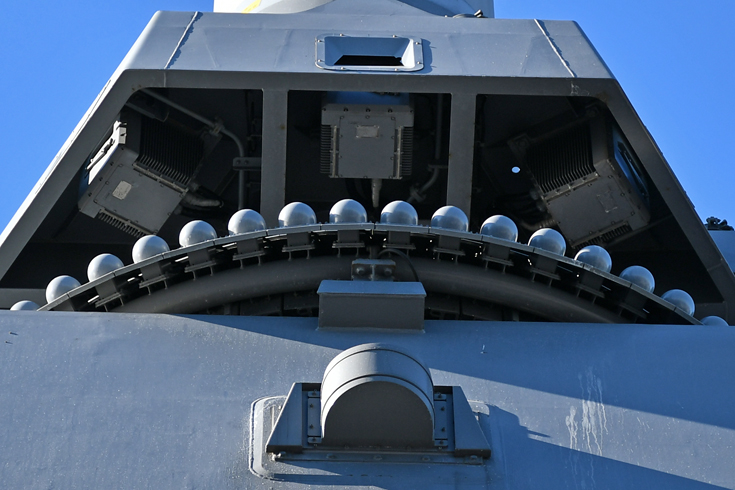

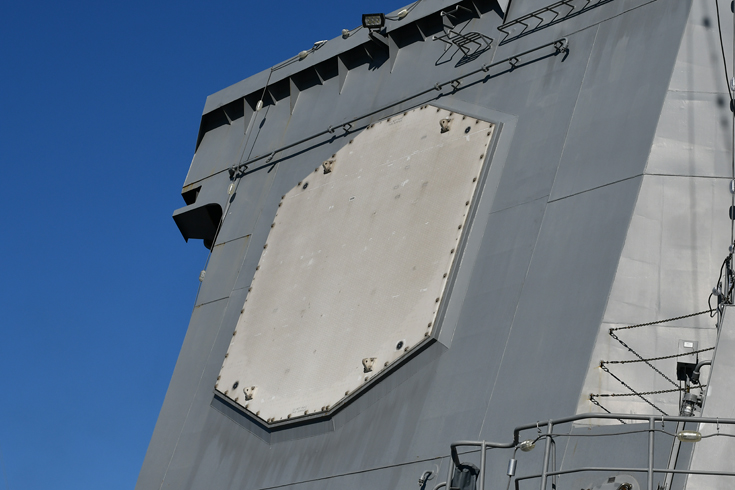

| 「多機能レーダ OPY-2」です。 イージス艦のSPYレーダーにも似ています。 |
拡大して見ると、様々な電子機器が搭載されていることが分かります。 |
 |
 |

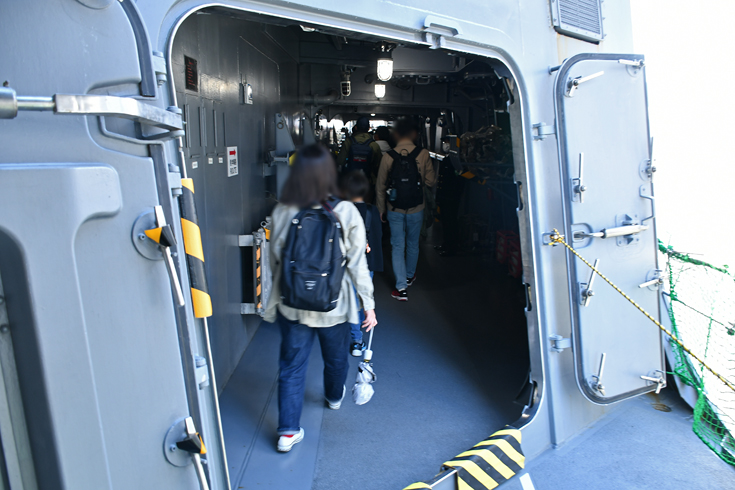

| 艦橋右側の通路に入ります。 |

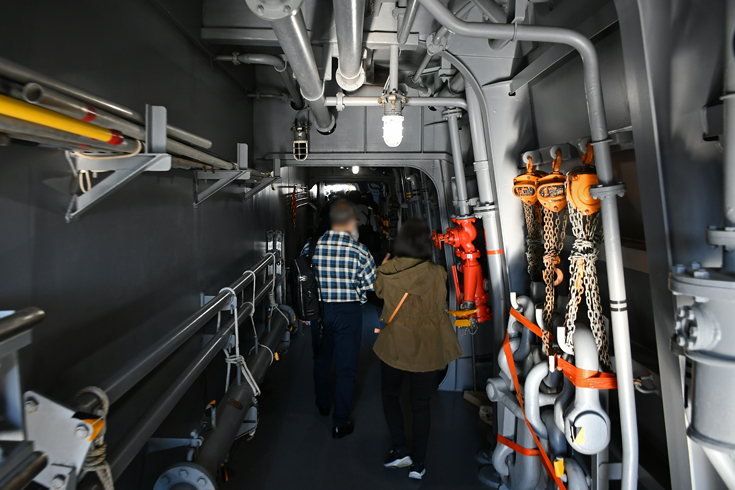

通路の様子です。 |
 |
 |

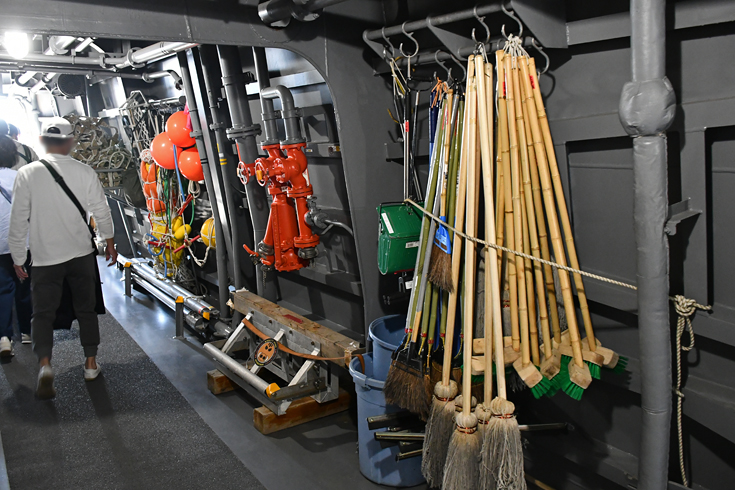

| ほうき、ちりとり、デッキブラシなどの多くの清掃用具が置かれていました。 |

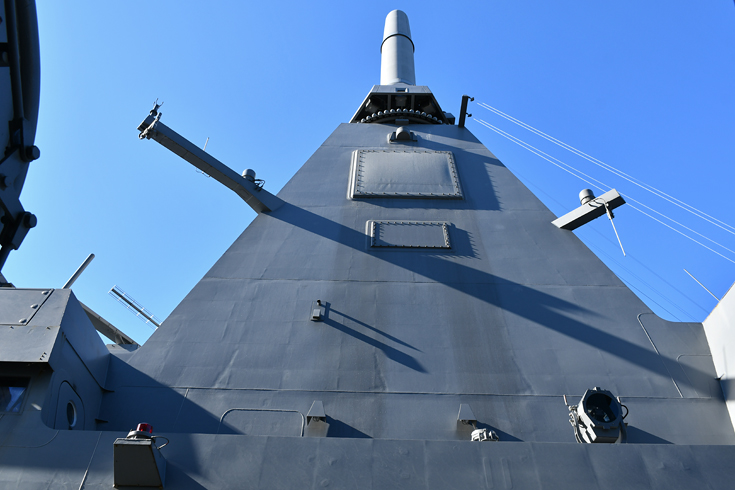

「あたご」の前部甲板から見た「もがみ」の艦橋です。 |
 |
 |

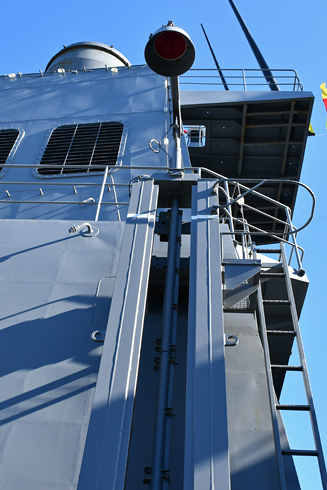

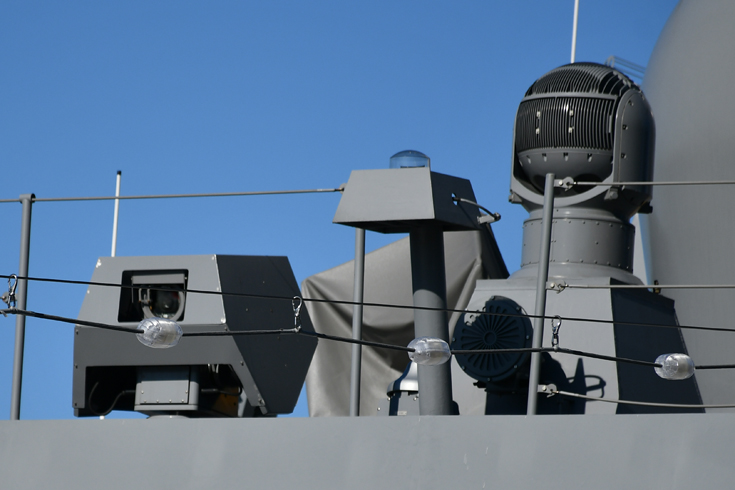

| 艦橋上部に装備された光学機器です。 |

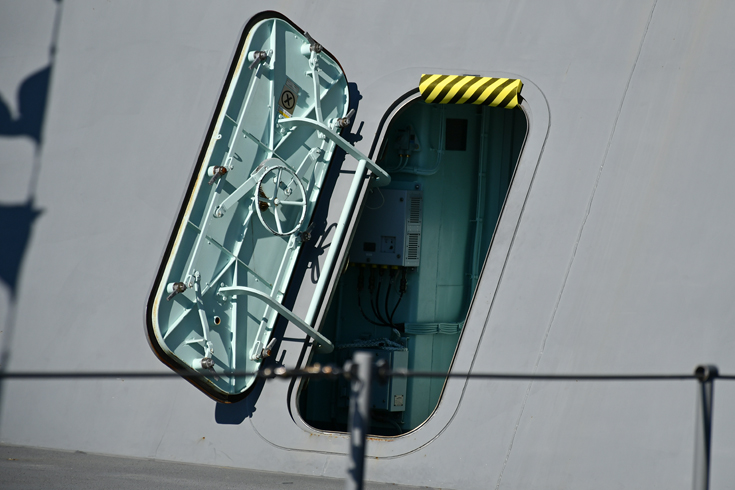

艦橋前部には、ハッチが斜めに設置されています。 |
 |
 |

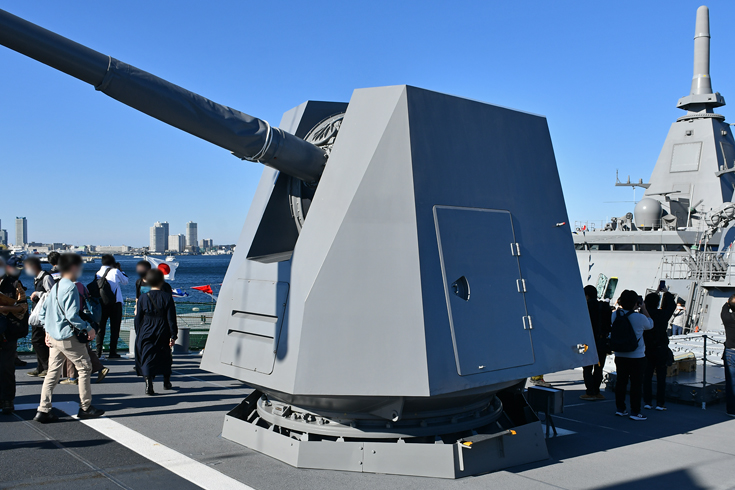

| 62口径5インチ砲です。 口径は127mmで「あたご」と同等です。 |
甲板は平らです。 |
 |
 |
| 「あたご」の艦橋です。 |

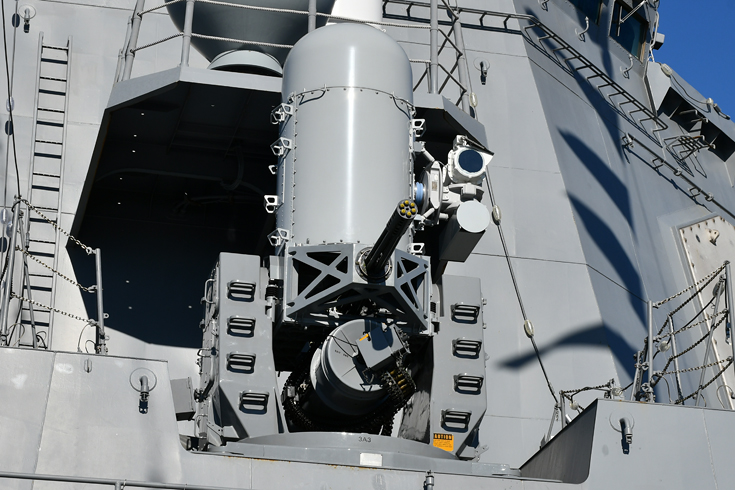

高性能20mm機関砲です。 |
 |
 |
| SPYレーダ SPY-1D(V)です。 |

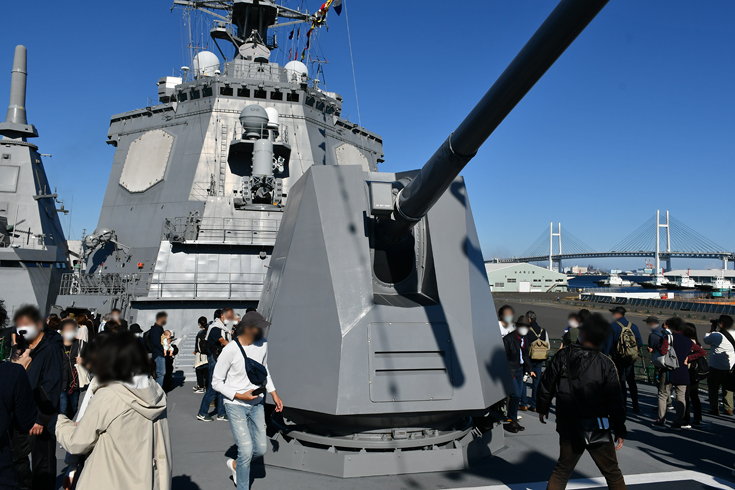

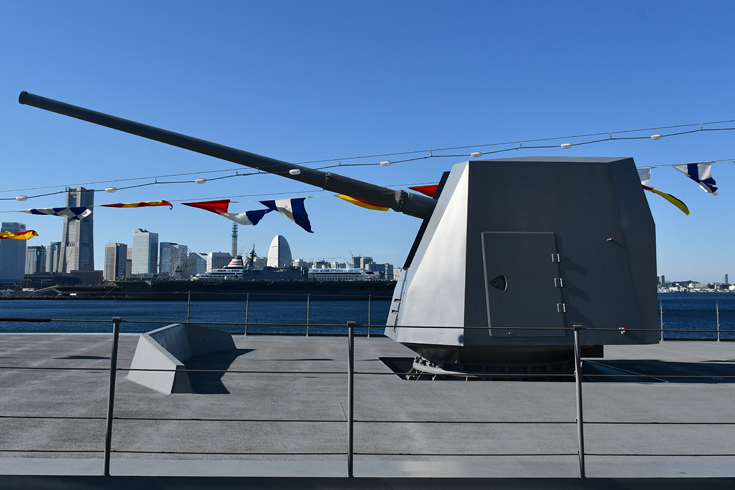

62口径5インチ砲です。 |
 |
 |
| 先程紹介した「もがみ」の主砲と外観が同じです。 |

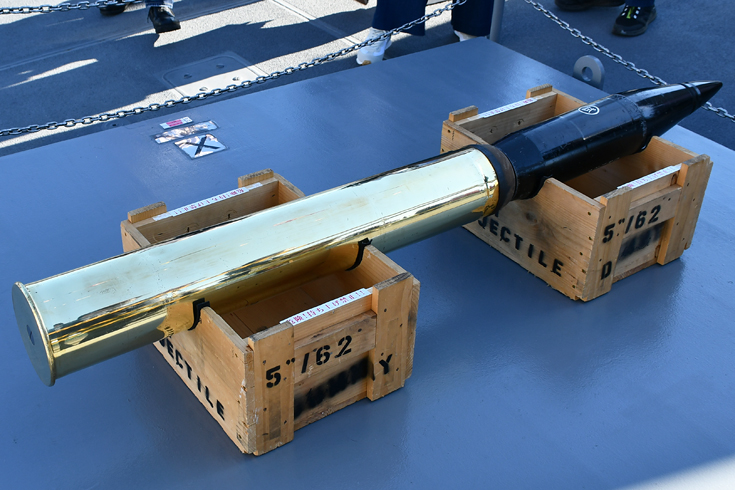

５インチ砲の模擬弾です。 |
 |
 |

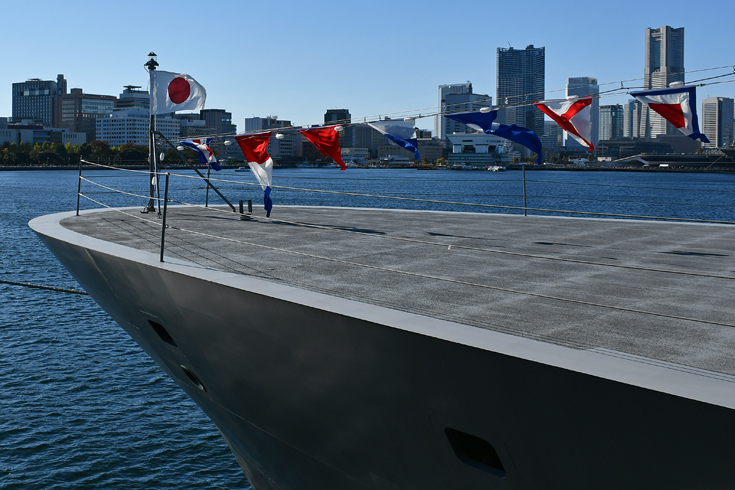

| 船首の様子です。 |

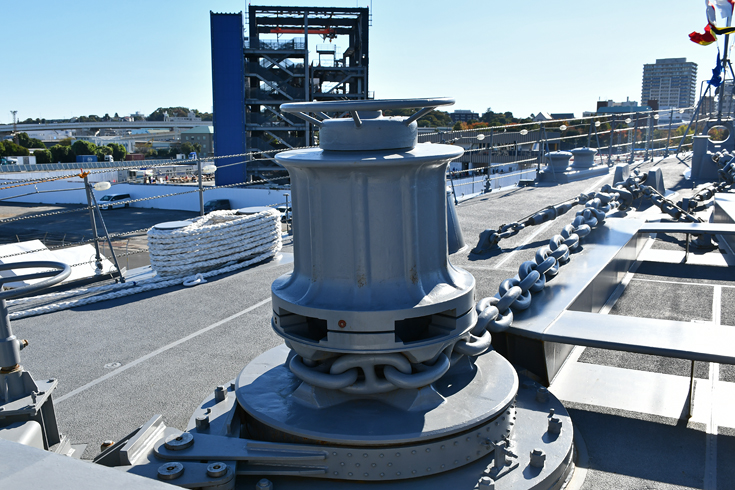

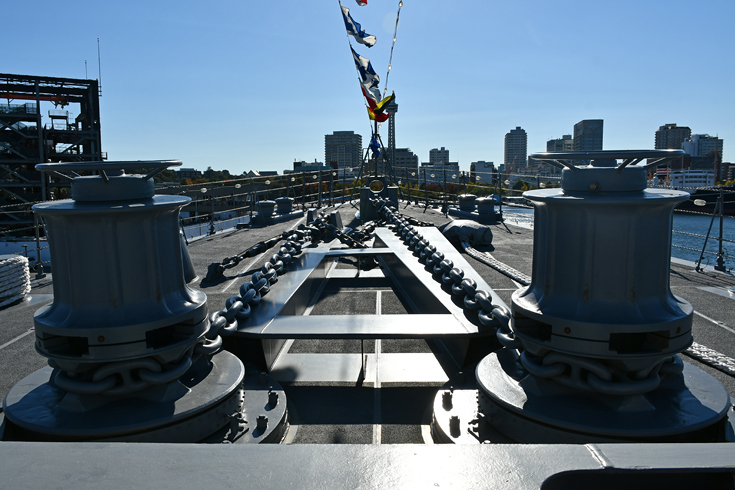

揚錨機です。 |
 |
 |

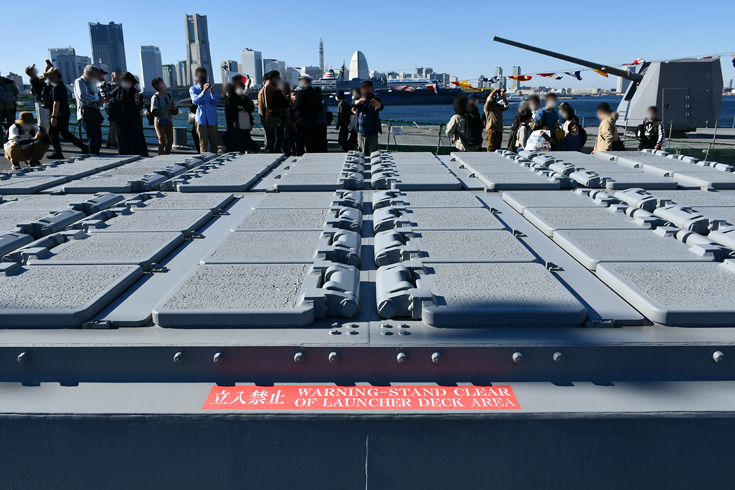

| VLS装置です。 |

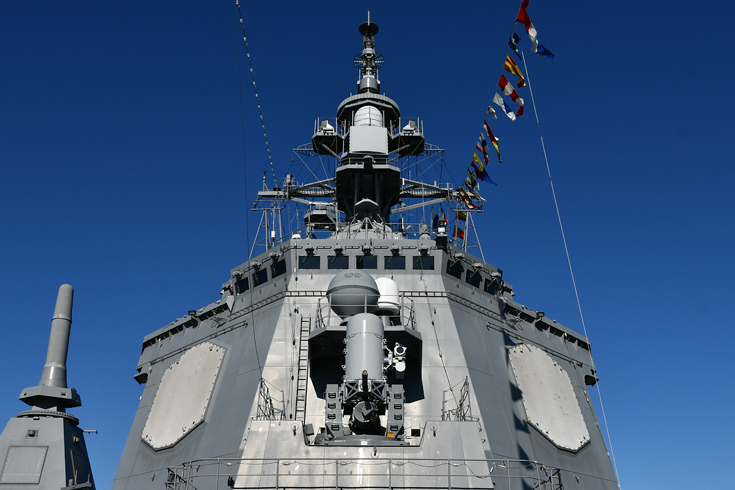

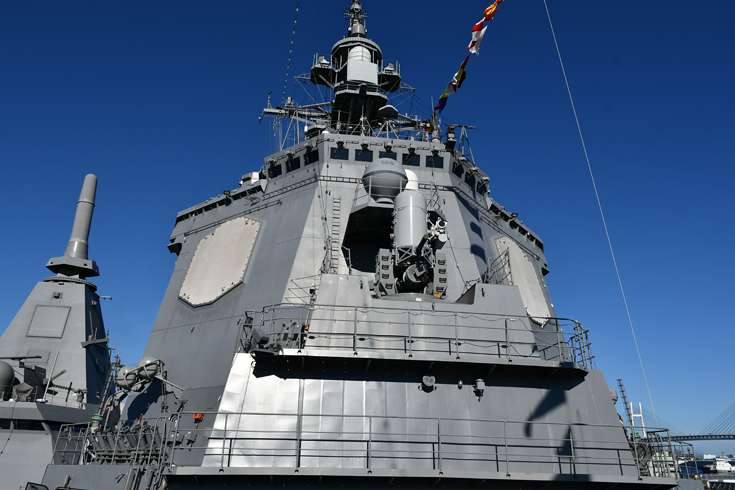

正面から見た艦橋です。 |
 |
 |

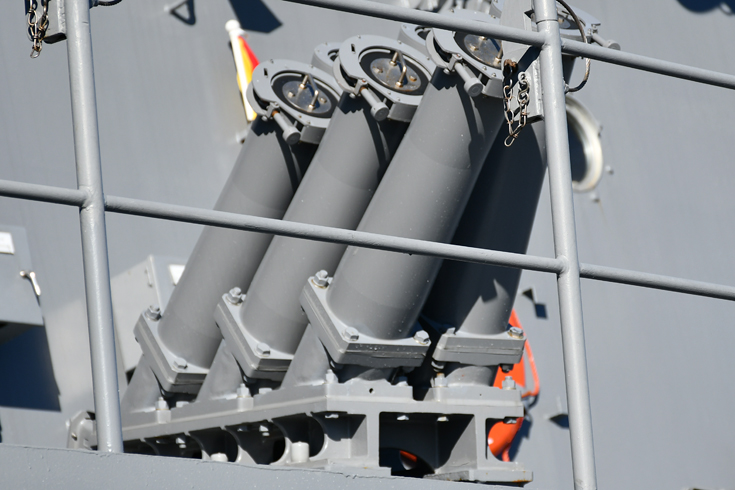

| チャフランチャーです。 |

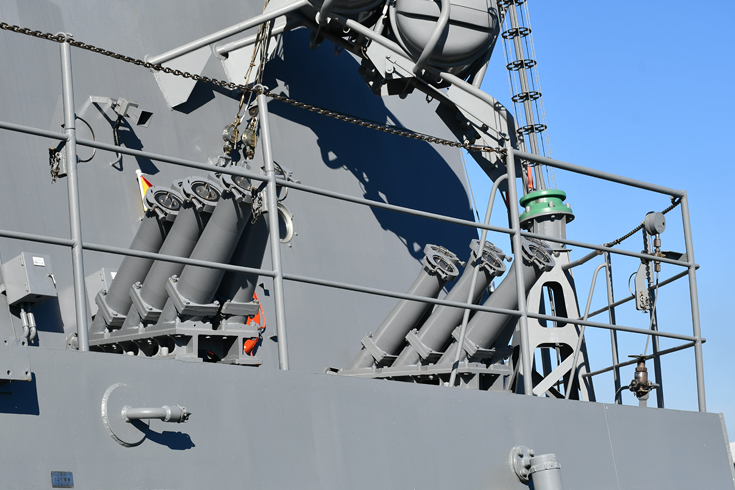

拡大してみました。 1機に6発のロケット発射機を搭載してます。 |
 |
 |
| 艦橋左側の通路に入ります。 |

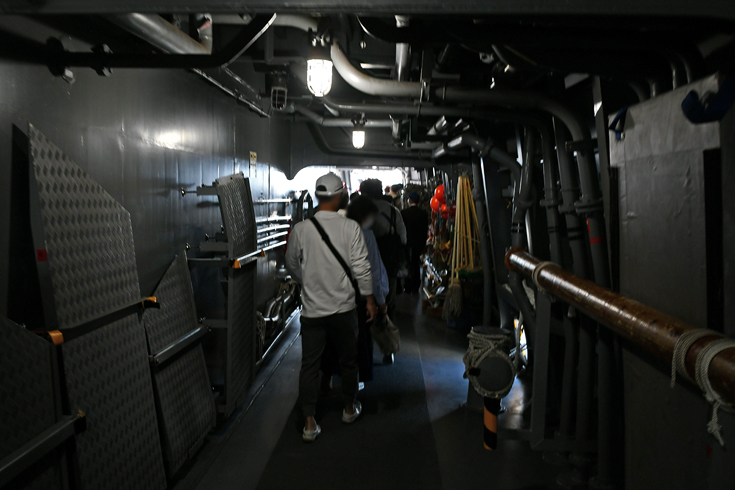

通路の様子です。 |
 |
 |

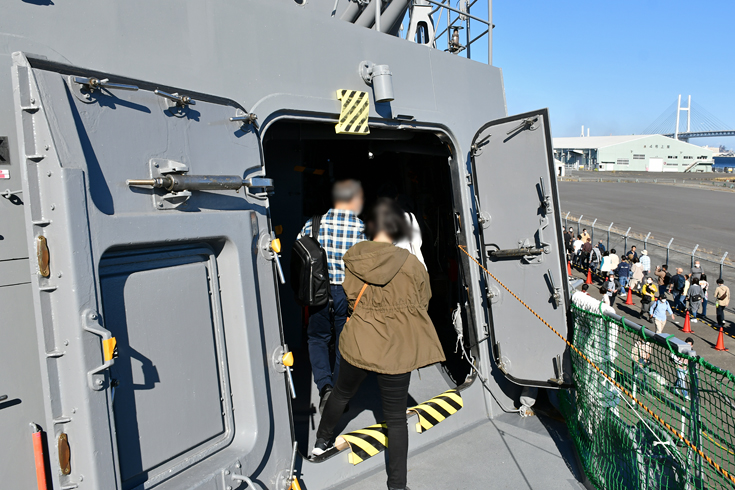

| 艦内見学はここまでです。 左舷中央から下船します。 |
次のページに続きます。 |
